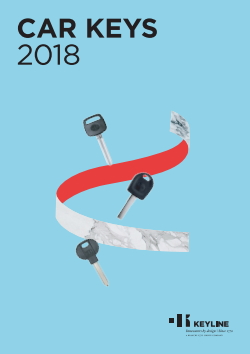

Keyline Locksmith Guide 2019 Keyline Car Keys 2018

Kaikki Keyline kuvastot löydät täältä.


Keyline 884 Mini ja 884 Ultegra

884 Decryptor Mini Keyline 884 Ultegra

Keyline avainten ajonestojen kopiointilaitteita voi ohjata tietokoneella tai puhelimella Kyline Cloning Tool ohjelman avulla. Jos käytät tietokonetta, niin lataa ohjelma valmistajan Keyline 884 Decrytor Mini tuotesivulta. Googlen ja Applen latauslinkit löytyvät alta.

Lataa Keyline Cloning Tool Lataa Keyline Cloning Tool Apple

Video: ohje rekisteröitymisestä Keyline Cloning Tool ohjelmaan

Lataa alta: Keyline 884 Decryptor Mini pikaopas sekä kysymys- ja vastauslomake tai Ultegra esite.

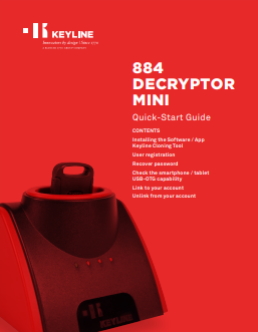

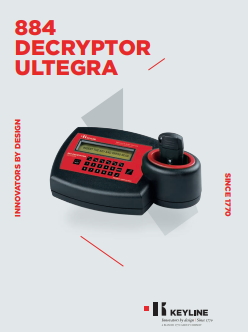

Keyline 884 Decryptor Mini Quick Start Guide Keyline 884 Decryptor Mini Q&A 884 Ultegra esite

Keyline 884 Minillä / Ultegralla kopioitavat ajonestot:

  • Texas® fixed code

  • Texas® Crypto
  • Texas® 80-bit for Kia®, Hyundai®, Ford® and Toyota®
  • Philips® fixed code
  • First generation Philips® Crypto (Mini: PH1A; Ultegra: PH1A/PH1D)
  • Second generation Philips® Crypto (vaatii autolla käynnin)
  • Megamos® fixed code
  • Megamos® Crypto (vaatii autolla käynnin ja Xtreme Kit päivityksen)
  • Keyline Keyless Kit
  • Keyline RFD100

Ongelmatilanteet

  • Mahdollisissa ongelmatilanteissa aloita aina päivittämällä itse kopiointilaite sekä Keyline Cloning Tool ohjelma tietokoneella/puhelimessa. Ohjelman saat päivitettyä lataamalla sen uudetaan koneelle/puhelimeen. Vanhaa ohjelmaversiota ei tarvitse poistaa. Tämän jälkeen päivitä vielä kopiointilaite Keyline Cloning Toolin avulla.
Keyline laitteen päivitys
  • GKM (ID48): Jos kone jää sniffien jälkeen pyörimään tyhjää, niin tarkista palomuurit ja virussuojaukset.

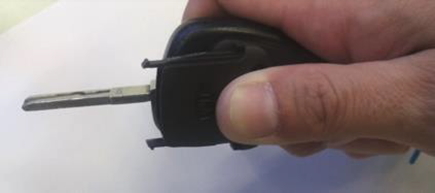

  • GKM (ID48): jos kone sanoo ”turn more times” tee käännöt laittamalla TKM älypää alkuperäisen avaimen rinnalle.
  • GKM (ID48) Volvo: odota kääntöjen välissä 2min
  • Renault: käytä alkuperäisellä avaimella virrat ”ON” asennossa kääntöjen välissä

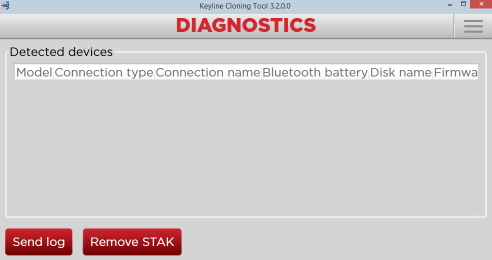

  • Mikäli olet päivittänyt laitteen sekä ohjelman ja kokeillut ohjelmointia useammalla sirulla, eikä avainta saa siltikään ohjelmoitua, toimi seuraavasti: Lähetä Keyline Cloning Toolin kautta "Log FIle" välittömästi ongelman ilmestymisen jälkeen ja toimita tarkat tiedot tilanteesta (kopiointilaitteen sarjanumero, auton tiedot ja kuvaus tilanteesta) osoitteeseen myynti@autonavaimet.fi.
Send Log File

Eikö auto käynnisty alkuperäisellä avaimella ohjelmoinnin jälkeen?

  • VAG: jätä alkuperäisellä avaimella virrat päälle autoon 45min ajaksi
  • Renault: Irrota akun kenkä 20min ajaksi
  • Hyundai / Kia: jätä avaimella virrat päälle 60min ajaksi

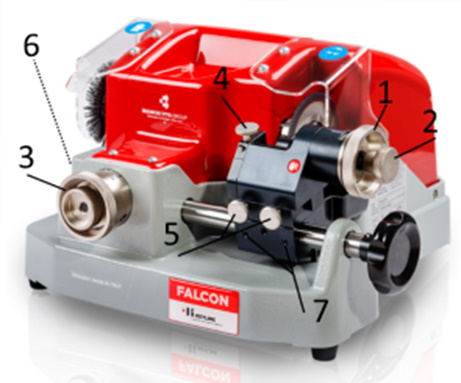

Keyline Falcon jyrsinkone

Keyline Falcon jyrsinkone

Falcon avainjyrsinkone on mekaanisesti käytettävä jyrsintälaite erikoisavaimille. Jyrsinkone toimitetaan tehdassäädettynä halutulle kelkalle, joita ovat Tibbe (Ford/Jaguar), Abus, Aboloy Classic ja Profile tai Abloy Exec.

  1. Jyrsinkulman valinta
  2. Avainpään kiristys/avaus
  3. Jyrsinkohdan valinta
  4. Avainrungon kiinnitys
  5. Kelkan kiinnitys
  6. Koneen ja harjan käynnistys
  7. Kelkan sivusuunnan säätö

Abloy Exec tyyppiset mustapäiset avaimet

Abloy Exec avainten jyrsintä tapahtuu 2,5mm terällä, mikä eroaa muiden avaintyyppien 2,0mm terästä. Jos haluat vaihtaa kelkkaa Exec -avaimista toisiin, joudut vaihtamaan myös terän ja koneen säädöt. Tästä syystä emme suosittele kelkan vaihtoa. Kelkan kiinnitysruuveihin (5.) ei siis kosketa säätöjä tehdessä.

Exec-avainten jyrsintä

  1. Varmista että virta on kytketty pois vihreästä kytkimestä (6.), ennen kuin kiinnität avaimen.
  2. Kiinnitä avain työntämällä se ohjainaukosta pysäyttimeen asti (uudessa koneessa ohjainaukko on tiukka). Avaimen kärjen tulee vastata pysäyttimeen, jotta jyrsitystä avaimesta tulee oikean mittainen. Pitkä pää 3,8mm, lyhyt pää 2,2mm. Kiristä lopusi avainrungon kiinnitysruuvi (4.).
  3. Kiristä avaimen kärki (2.). Vinkki: älä avaa aihion kärjen kiinnitysruuvia liikaa!
  4. Laita virta päälle vihreästä kytkimestä (6.).
  5. Valitse ensimmäinen jyrsinkohta kiekosta (3.): lyhyt pää on numero 1, pitkä pää on numero 2.
  6. Valitse kiekosta uusi jyrsinkohta
  7. Valitse isosta kiekosta (1.) haluttu jyrsinkulma. Kulmia on 5 erilaista: 0 = ei jyrsintää, 5 = 90astetta.
  8. Jyrsinnät 3-5 tarvitsevat pyöristyksen. Pyöristys tehdään kierittämällä kiekkoa jyrsinnän pohjassa vähintään asentoon 2. Vinkki: Pyöristyksen voi tehdä aina jyrsintään 1 saakka.
  9. Käännä avain 180 astetta (avainta ei tarvitse irrottaa). Avaimen kääntö tapahtuu vetämällä iso kiekko (1.) ulos, käännä avain ja työnnö kiekko (1.) takaisin. Vinkki: Kiekon (1.) ulosvetäminen on helpompaa numeroiden välissä, kuin numeroiden kohdalla.
  10. Jyrsi toinen puoli ja harjaa mahdolliset lastut avaimesta. Harja käynnistyy painamalla harmaata kytkintä (6.).

Vinkki: Laita teippi leikkuukulman asteikon päälle, niin estät jyrsinlastuja menemästä aukosta sisään. Lisäksi avaimen pään kiristysruuvin voi korvata isommalla ruuvilla, jolloin kiristys on helpompaa.

Jyrsinkoneen säädöt

Itse suoritettavia säätöjä ovat avaimen kärjen pituus ja kelkan liikkeisiin liittyvät säädöt.

Avaimen kärjen pituus

  1. Löysää kuusiokoloruuvit (7.), jolloin kelkka pääsee liikkumaan sivusuunnassa.
  2. Aseta oikeassa mitassa oleva avain leukoihin ja liikuta kelkka vastaamaan avaimen ensimmäistä jyrsintää.
  3. Te koejyrsintä, mittaa ja liikuta kelkkaa tarvittaessa.
  4. Kiristä ruuvit (7.), mutta älä liikaa.

Avaimen kärkikiinnitysakselin kiristäminen

Kiristä akselin ohjausruuveja, mikäli akseli on löysä. Ruuveja on kaksi kappaletta, joista toiseen pääsee parhaiten käsiksi irroittamalla teräsuojus. Älä kiristä ruuveja liikaa.

Sivuttaisliikkeen asetuskiekon säätö

Jyrsinkohdan valitsimen (3.) herkkyyttä voi säätää kiristämällä/löysäämällä valitsimen edessä olevaa pienempää kiekkoa. Liian löysä kiekon liike voi aiheuttaa väärän paikan jyrsinnälle.

Falcon puhdistus

  • Laitteiston puhtaanapito varmistaa pitkän käyttöiän ja pitää säädöt oikeina.
  • Jyrsinpurut on hyvä pitää poissa etenkin liukupinnoilta.
  • Huom: älä käytä paineilmaa puhdistukseen ja suorita puhdistukset virran ollessa poissa päältä.
  • Pintapuolisen puhdistuksen lisäksi avaa säännöllisesti jyrsinlaitteen koppa (6 ruuvia) ja imuroi jyrsinlastut koneen sisältä.

Saatavilla olevat Falcon kelkat

  • BI502-AX (Abloy Exec)
  • JAW-01 (Jaguar/Ford Tibbe)
  • JAW-02 (Abus)
  • JAW-03 (Abloy Classic/Profile)
